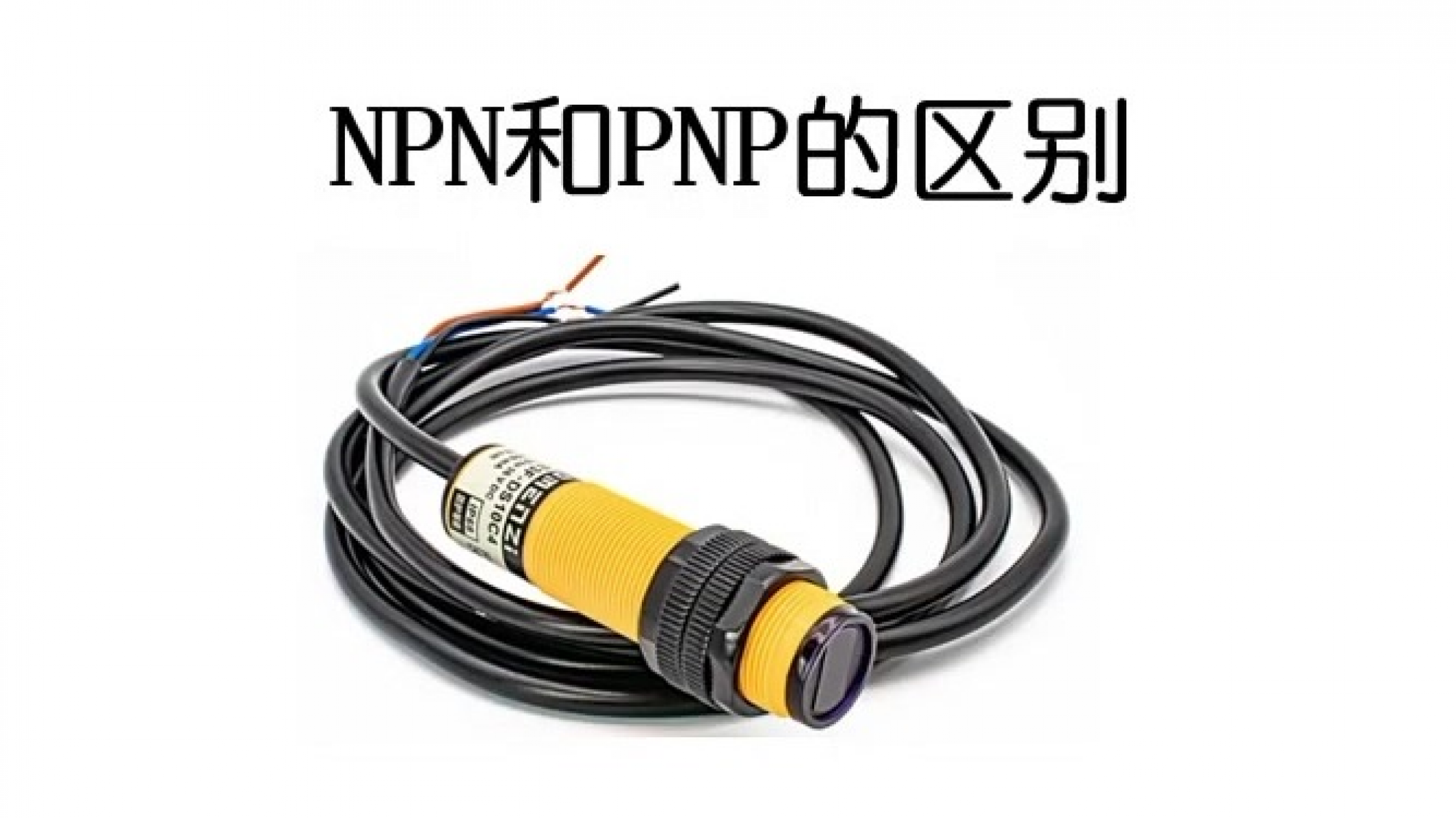

何区分传感器是 PNP 型还是 NPN 型
机械 π
人生就像一场马拉松，偶尔停下来摸摸鱼，才能走得更远
在自动化电极系统中，三线制传感器根据信号线反馈的电平特性可分为PNP型和NPN型两类。这两种传感器均包含三根标准线缆：棕色线（电源正极，24V）、蓝色线（电源负极，0V）和信号输出线。其中，P代表正极（Positive），N代表负极（Negative），可通过输出信号的电平特性进行类型判定
区别解析

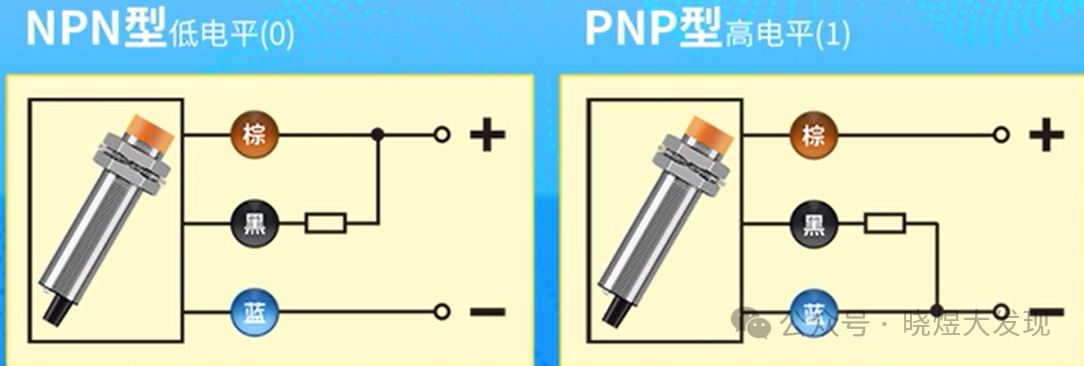

输出特性
PNP型传感器：检测到物体时输出高电平（接近24V） NPN型传感器：检测到物体时输出低电平（接近0V） 开关特性
常开型
传感器在未检测到目标物体时，输出电路处于断开（高阻或默认无效电平）状态；检测到目标物体时，输出电路闭合（输出有效电平信号） 常闭型
传感器在未检测到目标物体时，输出电路处于闭合（输出有效电平信号）状态；检测到目标物体时，输出电路断开（高阻或默认无效电平）
现场如何区分传感器是 PNP 型还是 NPN 型？
查看产品标签： 最直接的方法是检查传感器外壳上的标签或型号铭牌，通常会明确标注是“PNP”或“NPN”。细心观察即可获知。

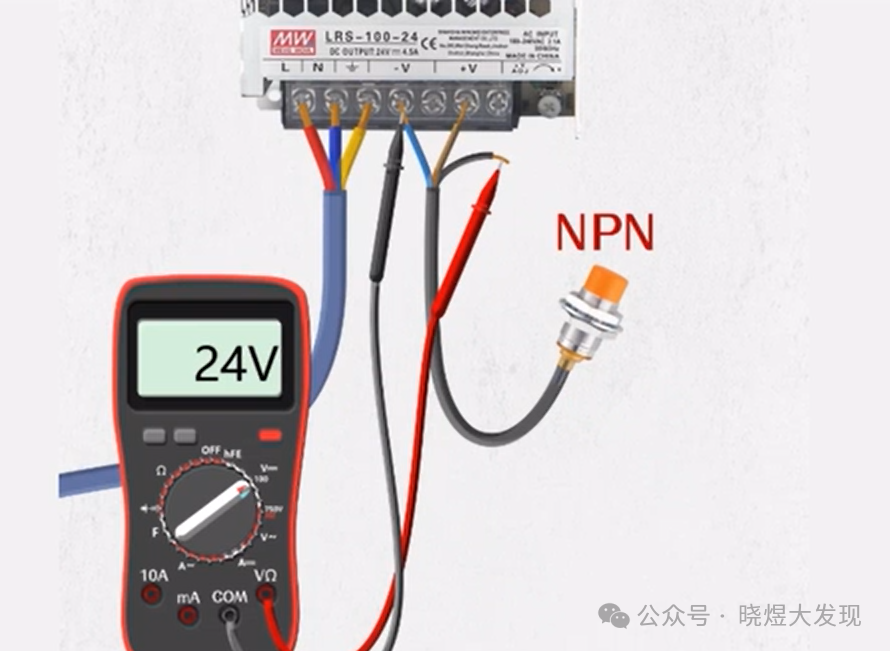

使用万用表测量（无信号输入时）：
如果显示 接近 0V，则该传感器是 PNP 型。
如果显示 接近 24V，则该传感器是 NPN 型。
给传感器接通 +24V 电源（棕色线接 +24V，蓝色线接 0V/GND）。
将万用表调至直流电压档（量程需覆盖 24V，如 DC 20V 或 DC 50V 档）。
黑表笔接电源负极（0V/GND 或蓝色线）。
红表笔接传感器的信号输出线（OUT）。
在传感器未触发（未检测到目标物体）的状态下观察万用表读数：
注意： 如果在传感器触发（检测到目标物体）时进行测量，结果会与上述情况相反（PNP 触发时输出 ~24V，NPN 触发时输出 ~0V）
