在实际工业应用中，设备的报警信息通常需要显示在HMI上，及时的提醒操作人员避免设备损坏或安全事故；这自然需要对报警功能进行组态和设计，本示例以威纶通触摸屏为例进行报警功能组态的应用。希望对大家的工作或学习有一定的帮助。

某设备系统有2组报警，1当温度高于60°时会提示报警；2急停按钮按下时会得到提示。需要显示历史报警信息和具体的报警时间点。

（1）事件登录

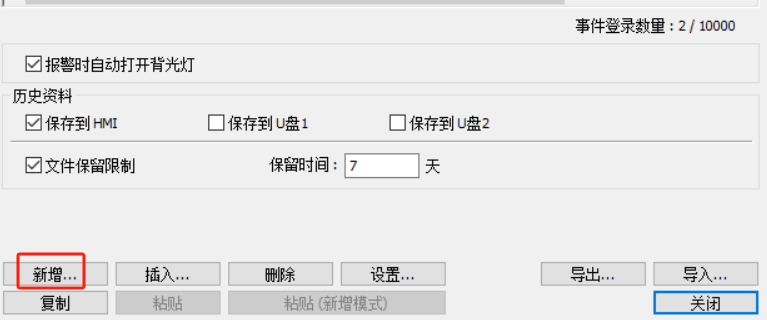

①在“常用”菜单栏中选择元件→下拉找到事件/报警→选择事件登录图标点击新增，如图1所示。或者在“资料/历史”菜单栏中选择“事件/报警”点击“事件登录”快捷键。

图1 事件/报警

点击新增如图2所示；

图2 事件登录对话框

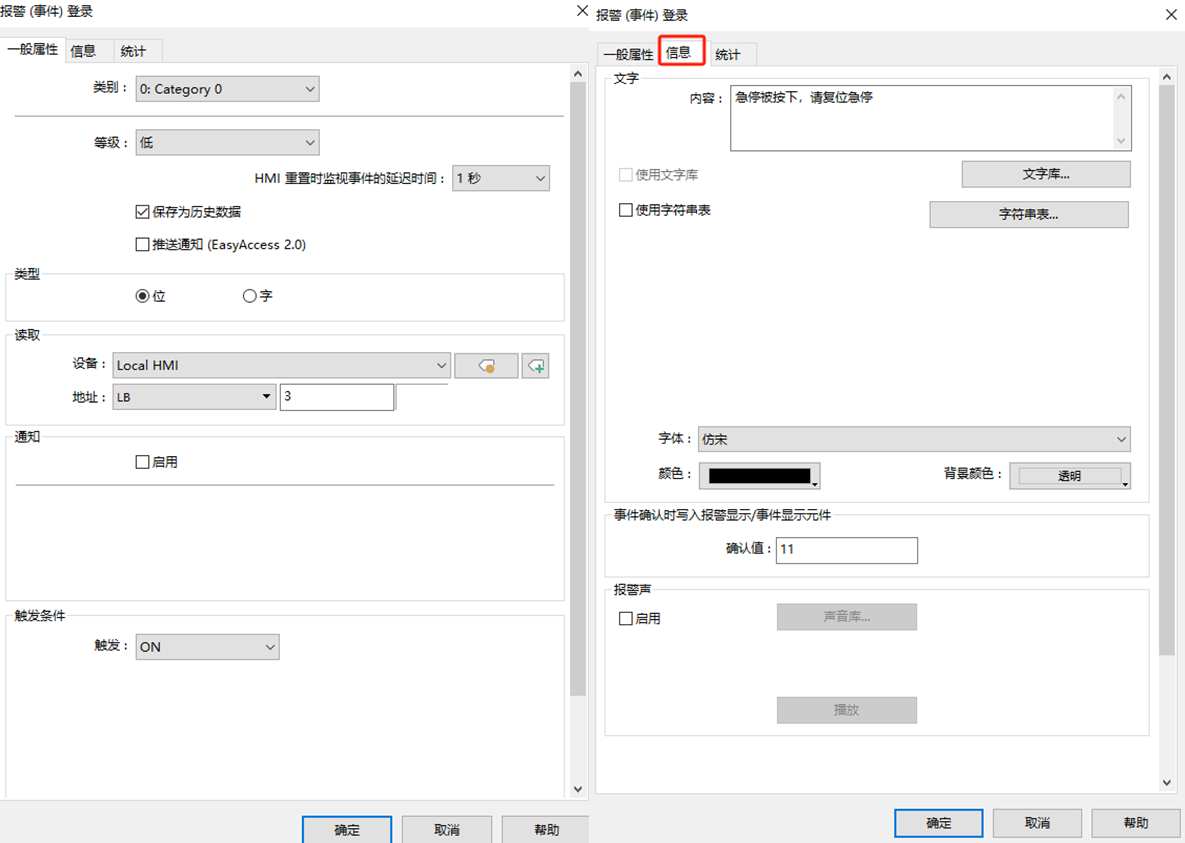

②添加急停报警，选择地址类型为“位”，读取地址是急停按钮的地址LB3（这里默认使用触摸屏内部地址），触发条件为ON；信息选项中填写内容“请复位急停按钮”，字体仿宋，黑色，点击确认；如图3所示。

图3 急停按钮报警组态

此设置表示添加了一个报警事件：当急停按钮按下时，触发一个报警提示“急停被按下，请复位急停”。

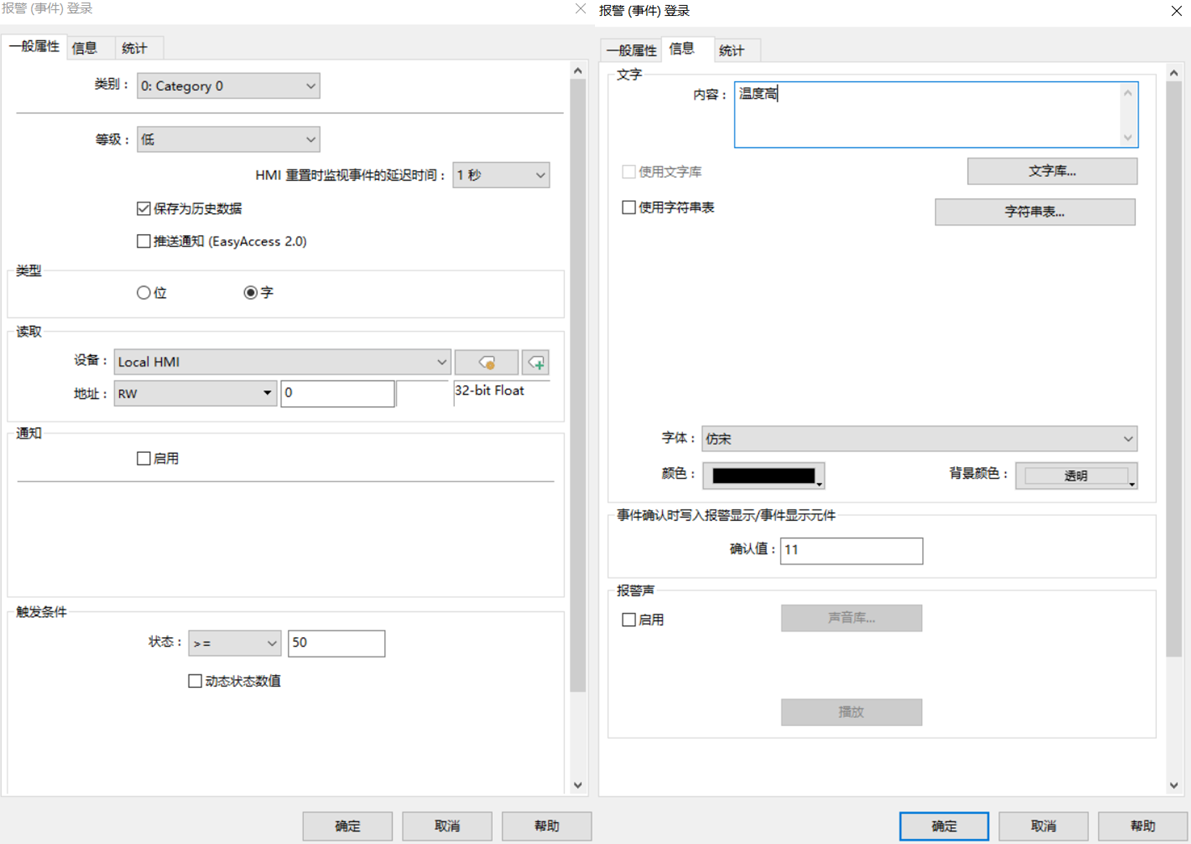

③在事件登录元件中继续选择新增，选择地址类型为“字”，读取地址是温度显示的地址 RW0，地址为32-bit Float；触发条件为＞50.0；信息选项中填写内容“温度过高”，字体黑体，默认颜色，点击确认；如图4所示。

图4 温度报警组态

此设置表示添加了一个报警事件：当温度显示高于50时，触发一个报警提示“温度过高”。

（2）组态报警画面

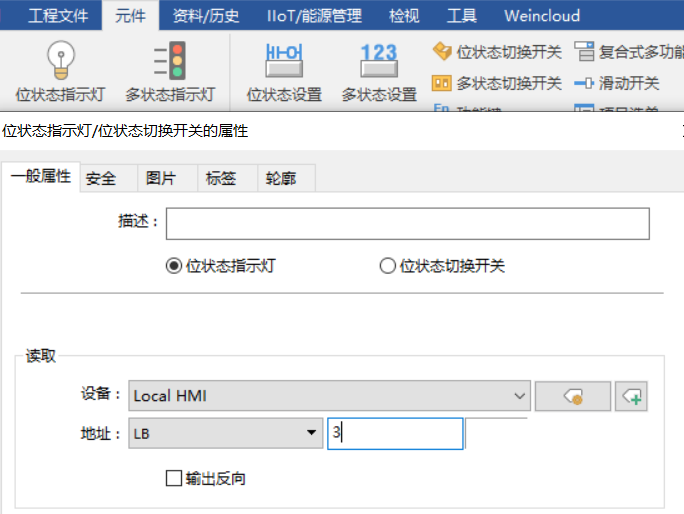

①软件左侧新增一个报警信息画面并打开该画面，接着在“元件”菜单栏中点击“位状态指示”，在一般属性中点击“位状态指示灯”在读取地址中选择急停按钮的地址LB3；如图5所示。

图5 急停按钮指示灯组态

此设置表示添加了一个报警指示灯：当被按下急停按钮时，报警指示灯点亮。

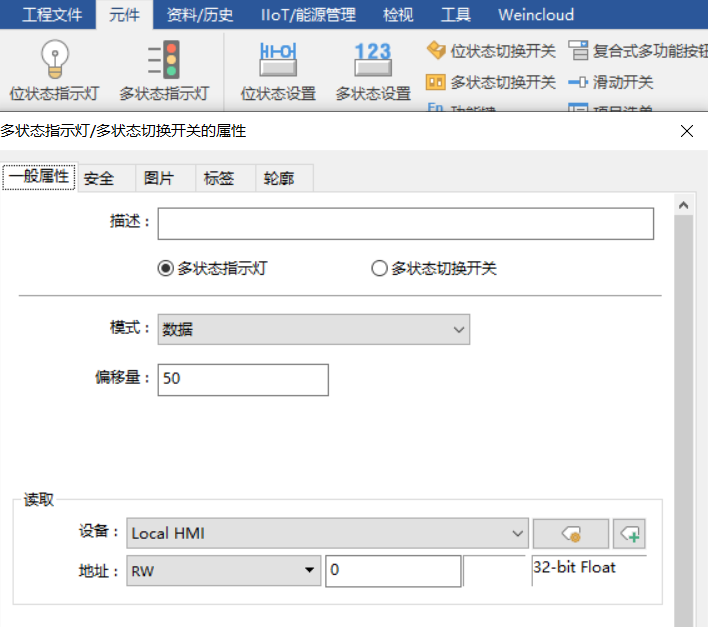

②选择元件→指示灯→多状态指示灯，或者点击多状态指示灯快捷键，在一般属性选项中选择数据模式，偏移量50，地址选择温度显示地址RW0，状态数设置2；图片选项中勾选使用图片,图库表示默认不变；组态如图6所示。

图6 温度报警指示灯组态

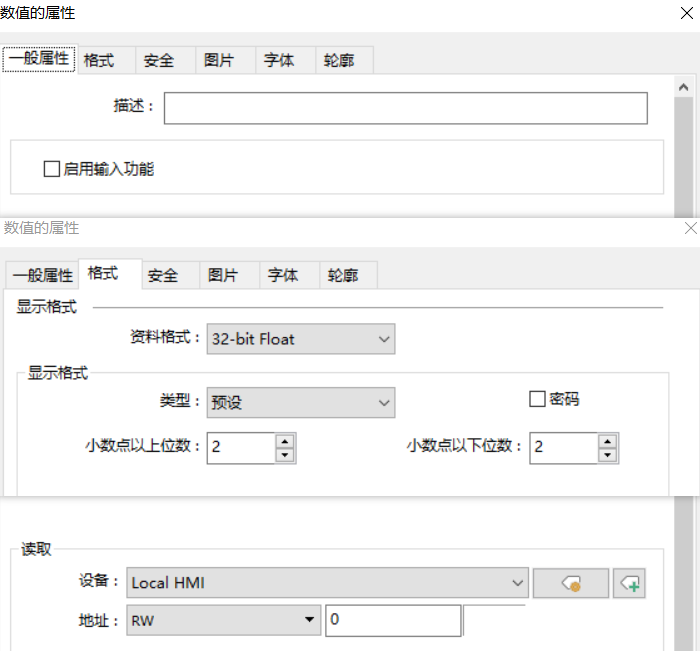

③选择元件→输入→数值，在一般属性选项中的读取/写入中设定温度地址RW0。在格式中选择显示格式，如图7所示。

图7 实时温度显示组态

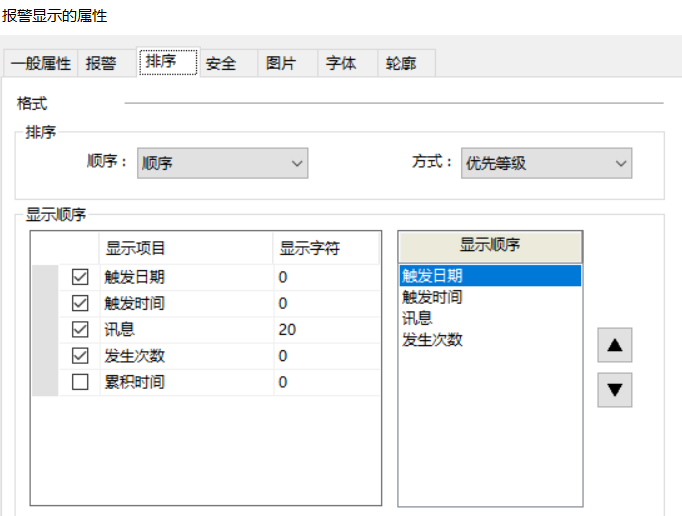

④在报警画面中选择资料/历史→实践/报警→报警显示，或者点击报警显示快捷键，在排序中选择需要显示的信息勾选即可，其他保持默认，如图8所示。

图8 报警窗口显示组态

（3）仿真运行

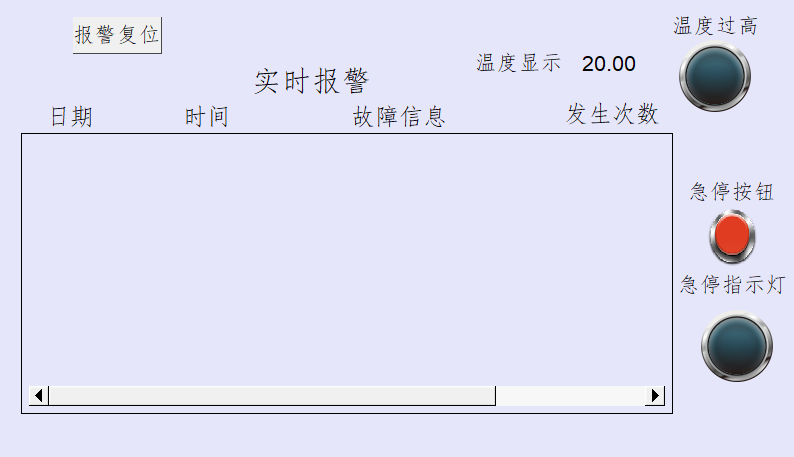

①在工程文件中选择离线模拟，当温度在正常范围内时，且没有按下急停时，报警显示画面中无任何报警，指示灯也保持默认状态；如图9所示。

图9 报警窗口运行画面

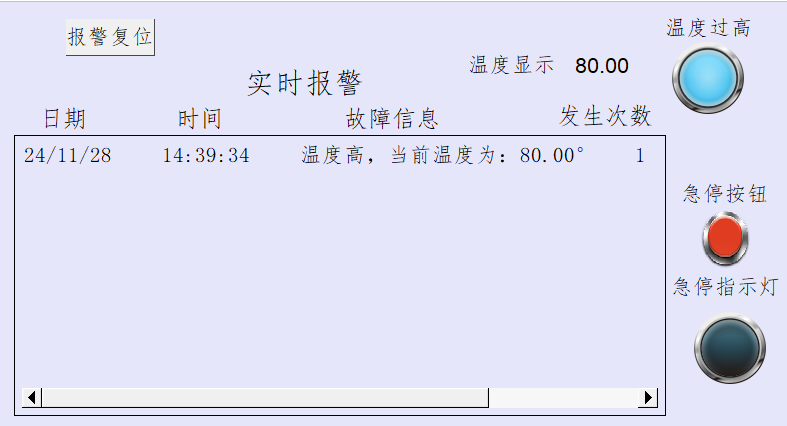

②当温度超过正常范围时，但没有按下急停，报警显示画面中会显示当前温度过高的报警；如图10所示。

图10 温度报警运行画面

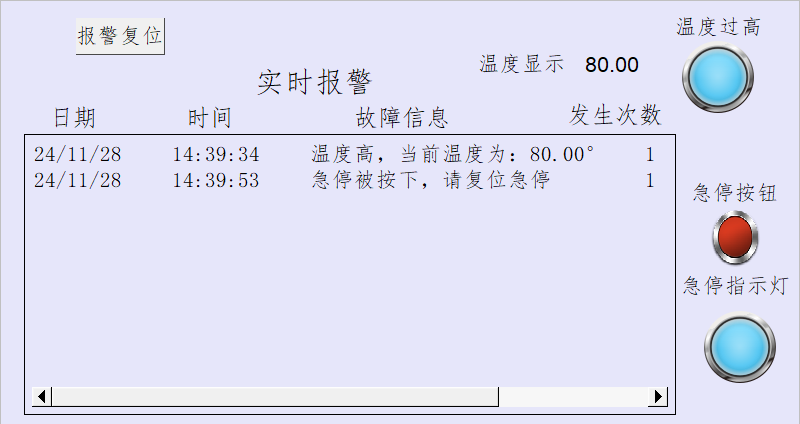

③当温度超过正常范围时，有按下急停，报警显示画面中会显示当前温度过高的报警和急停被按下的报警；如图11所示。

图11 报警运行画面

以上是关于威纶通报警功能的简单使用分享，欢迎大家留言讨论！
